碳纤维管在制造和使用过程中，会出现缺陷与损坏的问题，如空隙较大、杂质较多等，这也意味着该碳纤维管无法正常工作了，需要及时更换。通过对这些碳纤维管的检测，及时发现病灶，才能对后续生产和使用作出及时调整，智上新材料带你了解一下碳纤维管无损检测的3种方式。

碳纤维管无损检测的3种方式

    碳纤维管常见问题汇总

    碳纤维管在实际使用中经常会出现的问题包括但不限于空隙大、杂质多、纤维卷曲、富脂、贫脂、分层、裂纹、松散、纤维体积百分比超差、纤维/基体界面结合不充分、铺层搭接过多、气泡较多、脱粘等，出现这些问题，说明碳纤维厂家的制作环节出了问题，或者碳纤维管应用的场景并不适合。

    3种无损检查碳纤维管的方法

碳纤维管无损检测的3种方式

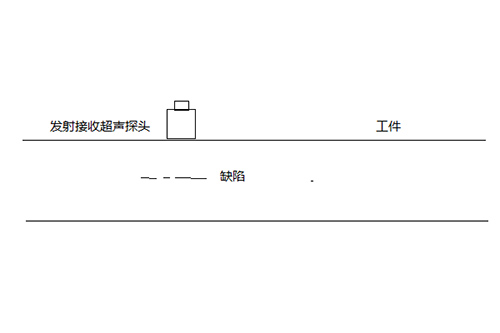

    1、超声脉冲反射法：该方式是广泛用于材料探伤的常用方法，也是最早用于复合材料无损评价的方法之一。它主要是利用材料本身或缺陷的声学性能对超声波传播的影响，来检测材料内部和表面的缺陷，如气泡、分层、裂纹、脱粘。

    由于缺陷的存在，超声波信号在缺陷处被反射（或散射），造成超声反射信号的出现，缺陷波在信号发射波与反射波之间出现的，根据超声反射信号幅度，检测材料内部缺陷。这种方法能够检测出符合材料中的裂纹、脱粘、空隙、分层等缺陷。但是通常的超声脉冲反射法对材料进行无损检测时，存在检测盲区，检测盲区的大小由探伤系统发射的超声脉冲宽度决定，减小超声脉冲宽度是减少检测盲区的最有效方法。

碳纤维管无损检测的3种方式

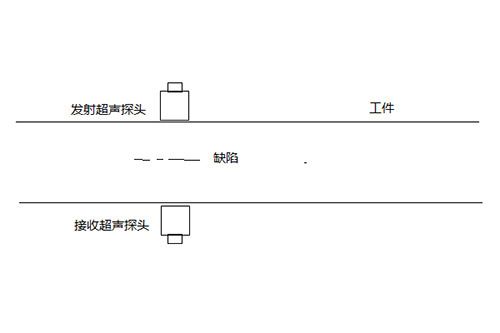

    2、超声脉冲透射法：超声脉冲透射法与超声脉冲反射法基本相同。由于超声波在缺陷处被反射或散射，造成超声穿透信号的能量衰减。而后根据超声穿透信号幅度检测材料的内部缺陷。这种方法对复合材料中贫胶疏松等缺陷有良好的检测效果。

    超声脉冲反射法和超声脉冲透射法是目前应用最广泛的复合材料无损检测方法。这两种方法对分层、裂纹、疏松、树脂集聚、纤维集聚等复合材料的主要宏观缺陷有较高的检测灵敏度和可靠性。

碳纤维管无损检测的3种方式

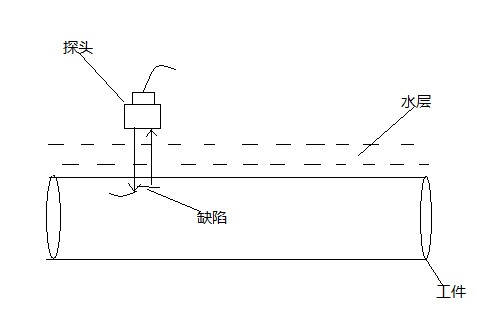

    3、超声脉冲水浸法：由于管材表面曲率较大，实验室所有低频率探头直径最小的为25mm，直接接触法耦合极差，回波较低，杂波多，无法确定缺陷，因此不能使用直接接触法检测工件；通过实验，得知透射法能有效检测出分层等平行于表面的面积型缺陷，但是透射法只能检测端口部分位置，对于管材内部由于探头无法深入内部，故不能检测，所以不适用透射法。可以采用水浸法检测，这样就能有效解决耦合较差的问题，且探头直径大对检测结果无影响。

    以上的3种检测方法都是基于超声波原理，在细节上有所区别，可针对不同种类的碳纤维管和不同的缺陷类型进行有效检测。科技在不断进步，不排除已经出现了更加先进的检测方式，相信检查技术的上升可以有效的促进制作技术的进步。
